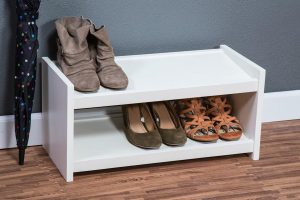

בפרויקט הזה נבנה מדף נעליים דו־קומתי וקומפקטי, שמתאים לכניסה לבית, למרפסת השירות או לתוך ארון. שני המדפים משופעים מעט לכיוון החזית ובקצה שלהם שפה קטנה, כך שהנעליים מסודרות, גלויות לעין ולא מחליקות. לקראת החורף זה בדיוק המקום למגפיים ולנעליים הרטובות, במקום ערימה ליד הדלת. המדף נבנה באמצעות חיתוכים ישרים וחיבורי חורי כיס של Kreg. זהו פרויקט פשוט שמתאים גם למי שרק מתחילים לעבוד בעץ.

מידות סופיות משוערות: אורך כ־64 ס״מ | עומק כ־30.5 ס״מ | גובה כ־30.5 ס״מ

רמת קושי: קל

הורדת חוברת הוראות (PDF)

כלים של Kreg

ג׳יג לחורי כיס — בחרו את הדגם שמתאים לכם: דגם אחד מספיק לפרויקט הזה. למשל ה־720 לנוחות מקסימלית, או 520PRO, 320 או R3.

• קרג ג'יג 720 – מערכת מתקדמת לקידוח חורי כיס
  ₪722
• קרג ג'יג 520PRO – ג’יג חיבורי כיס נייד ומדויק
  ₪554
• קרג ג'יג 320
  ₪227
• ג'יג ג'וניור Kreg R3
  ₪196

כוונו את הג׳יג ואת טבעת העומק לעובי ¾" עבור לוח בעובי כ־18 מ״מ.

עוד מ־Kreg לפרויקט:

• ברגי חורי כיס Kreg — הברגה גסה 32 מ״מ
  ₪39
• מוביל למסור עגול Kreg Rip-Cut™
  ₪252
• מסילת חיתוך מדויקת למסור עגול
  ₪504
• מהדק זווית ישרה – Kreg Right Angle Clamp
  ₪252
• קליבת בר בלחיצה מהירה (כ־30 ס״מ)
  ₪152

כלים נוספים

• מסור עגול עם מסילה / מסור מסילה / מסור שולחן — לפירוק הפלטה לרצועות ולחיתוך החלקים
• מקדחה / מברגה
• מלחציים
• סרט מדידה, עיפרון וזווית נגרים
• מלטשת ונייר לטש
• מרית למריחת מרק (אופציונלי)
• מברשת או רולר לצבע

חומרים

חומר מומלץ: לביד (סנדוויץ׳) בעובי כ־18 מ״מ לדפנות ולמדפים, ועץ מלא בחתך כ־2×4 ס״מ לפסים.

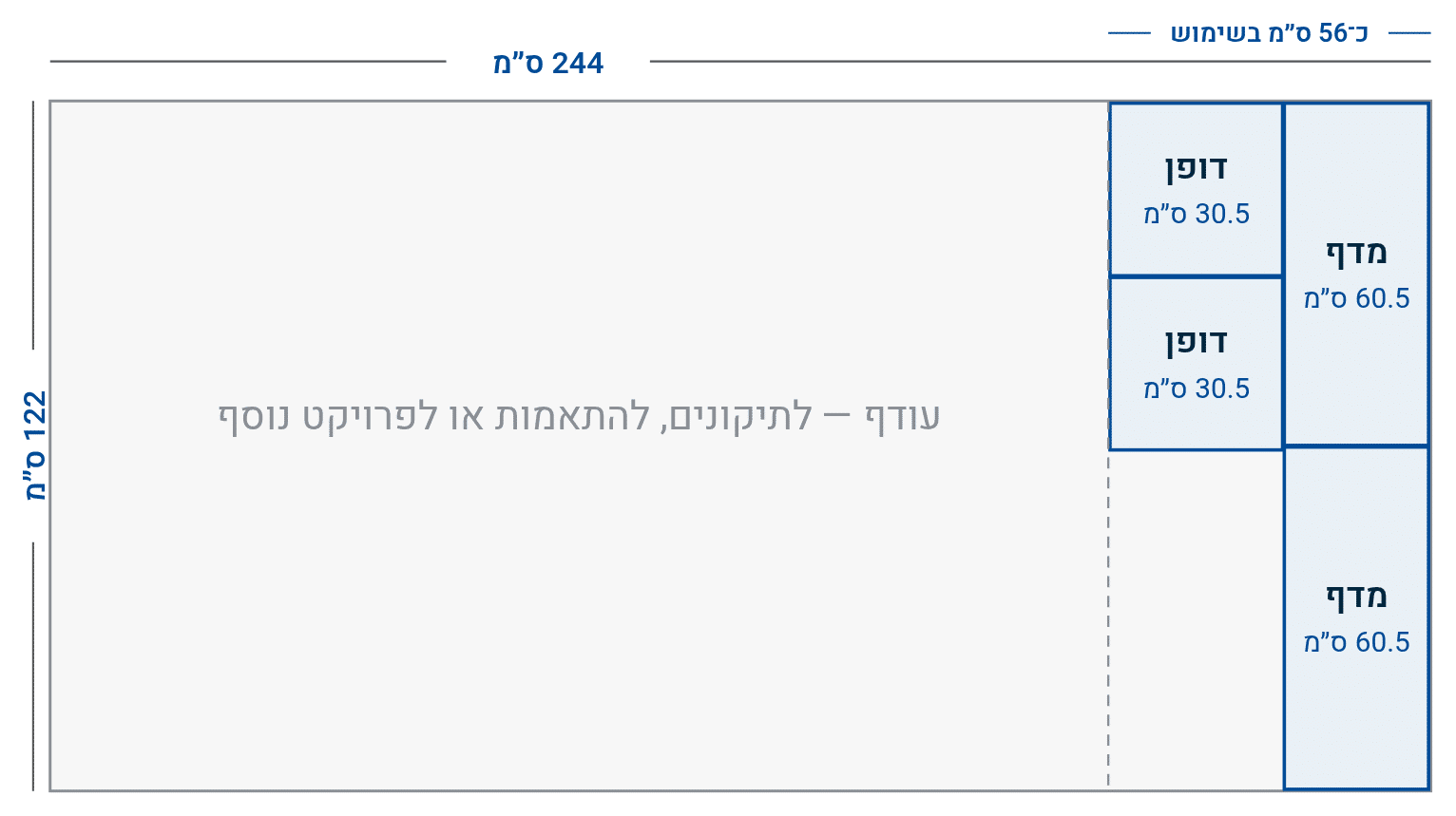

הדפנות והמדפים נכנסים ברצועה של כ־56 ס״מ לרוחב פלטת לביד אחת בגודל 122×244 ס״מ — כרבע מהפלטה. פלטה אחת מספיקה בהחלט ומשאירה חומר נוסף לצורך יישור קצוות, טעויות או התאמות, ואפילו לפרויקט נוסף. אם מחסן העצים מוכר חצי פלטה או חותך לפי מידה, גם חצי פלטה בגודל 122×122 ס״מ תספיק, עם מרווח נוח.

לפלטת סנדוויץ׳ מומלץ להשתמש בברגי Kreg בהברגה גסה.

רשימת חיתוכים

הדפנות והמדפים מלביד (סנדוויץ׳) בעובי כ־18 מ״מ. הפסים מעץ מלא בחתך כ־2×4 ס״מ.

• פסים: עץ מלא בחתך כ־2×4 ס״מ, באורך כ־60.5 ס״מ. אחרי חיתוך המדפים מדדו את אורכם בפועל, וחתכו את הפסים בדיוק באותו אורך.
• רוצים מדף ארוך יותר? אפשר להאריך את המדפים ואת הפסים באותה מידה, עד כ־90 ס״מ, ולהוסיף חור כיס אחד או שניים לאורך כל צד ארוך של המדף.

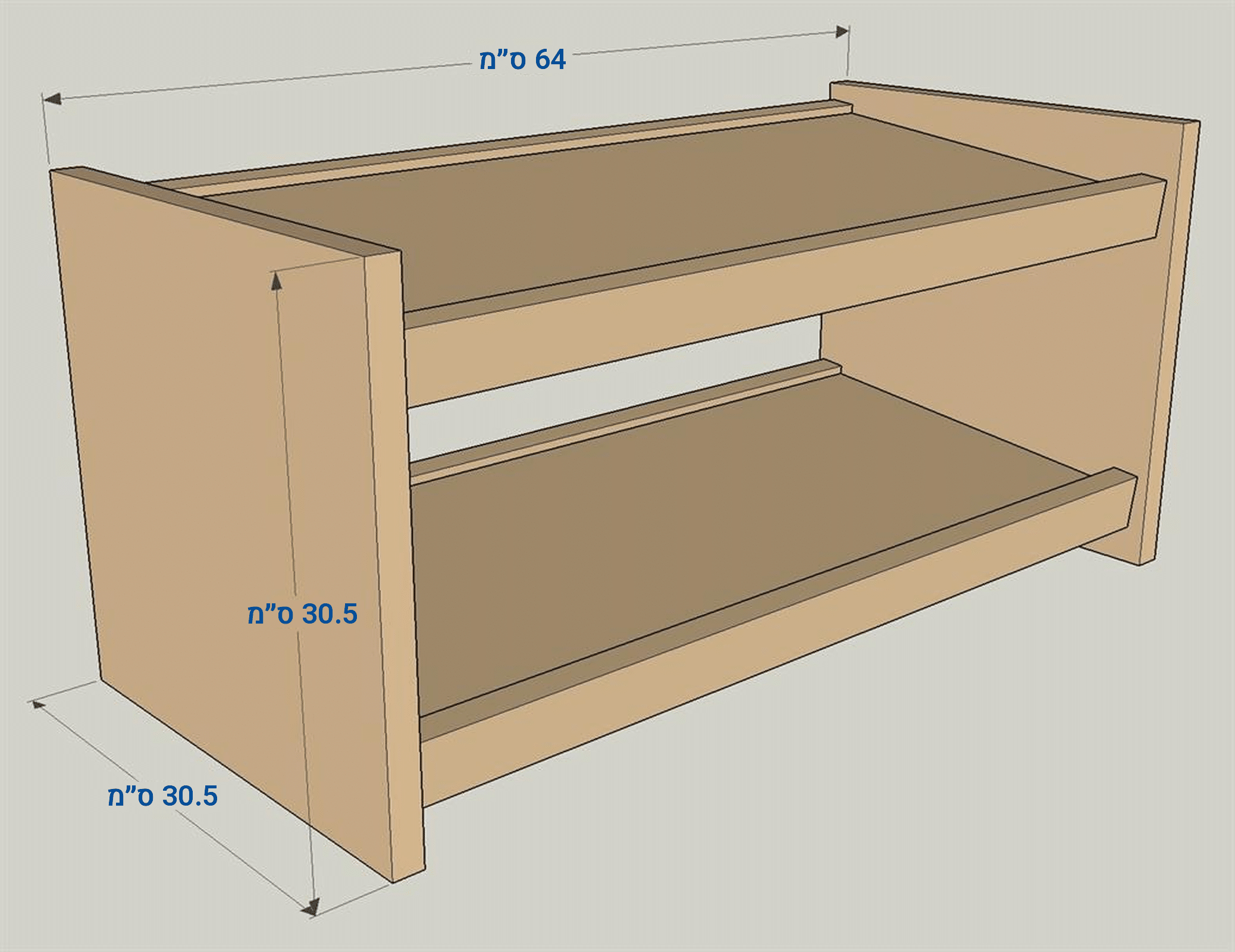

מידות סופיות

מידות סופיות משוערות: אורך כ־64 ס״מ | עומק כ־30.5 ס״מ | גובה כ־30.5 ס״מ

האורך הכולל הוא כ־64 ס״מ: מדף באורך 60.5 ס״מ ועוד עובי שתי הדפנות. בכל קומה נכנסים כשלושה זוגות נעליים למבוגרים.

בצד האחורי (הגבוה) הפס העליון מתחיל כ־1.5 ס״מ מתחת לקצה הדופן, ובצד הקדמי כ־4 ס״מ — כך נוצר השיפוע. המרווח בין הקומות כ־16 ס״מ — מתאים לנעליים רגילות ולסנדלים, ואת המגפיים הגבוהים אפשר להניח על המדף העליון.

שלבי הבנייה

בקצרה — את כל השלבים, התרשימים ופריסת החיתוך בגודל מלא אפשר להדפיס מהחוברת: הורדת חוברת הוראות (PDF)

1חיתוך החלקים

חתכו מהלביד שתי דפנות בגודל 30.5 על 30.5 ס״מ ושני מדפים באורך 60.5 ס״מ וברוחב 25.5 ס״מ. נוח לחתוך קודם רצועות לרוחב הפלטה במסור עגול עם מסילה, במסור מסילה או במסור שולחן, ואחר כך לקצר כל רצועה לאורך הנדרש.

חתכו ארבעה פסים מעץ מלא, בחתך של כ־2×4 ס״מ, באותו אורך כמו המדפים — כ־60.5 ס״מ.

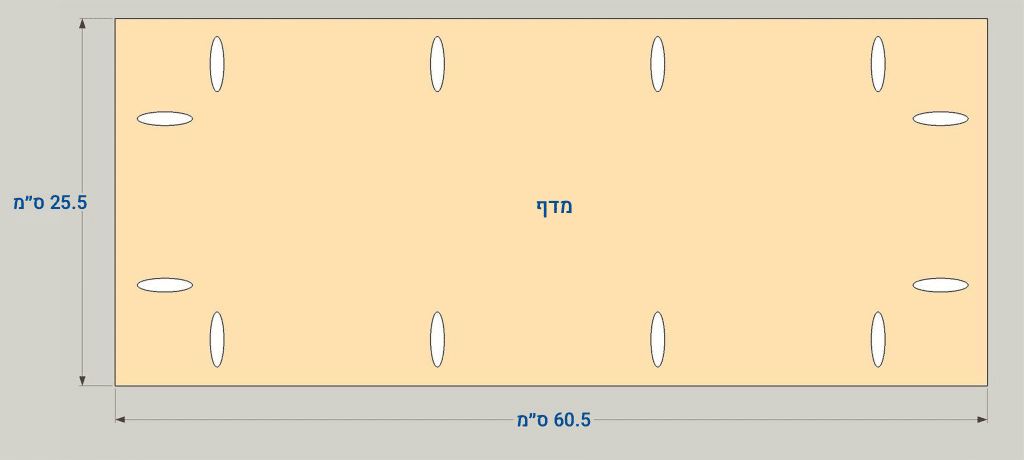

2קידוח חורי כיס במדפים

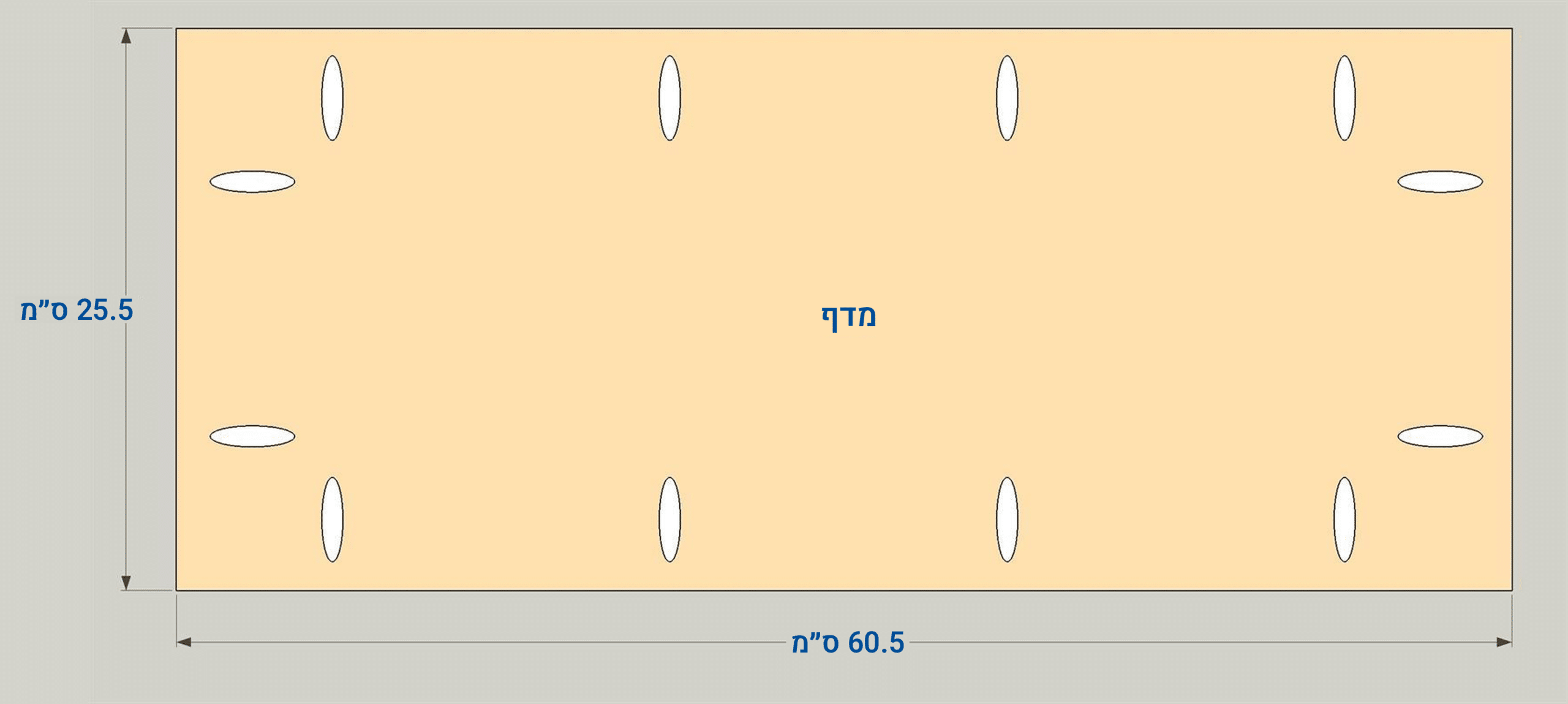

קדחו חורי כיס בצד התחתון של כל מדף, כמו בתרשים: ארבעה חורים לאורך כל צלע ארוכה (לחיבור הפסים) ושני חורים בכל קצה (לחיבור לדפנות).

כוונו את הג׳יג ואת טבעת העומק לעובי ¾" עבור לוח בעובי כ־18 מ״מ.

3חיבור הפסים למדפים

לטשו את המדפים ואת הפסים. חברו שני פסים לכל מדף, אחד בצלע הקדמית ואחד בצלע האחורית, בעזרת דבק עץ וברגי חורי כיס של Kreg בהברגה גסה 32 מ״מ.

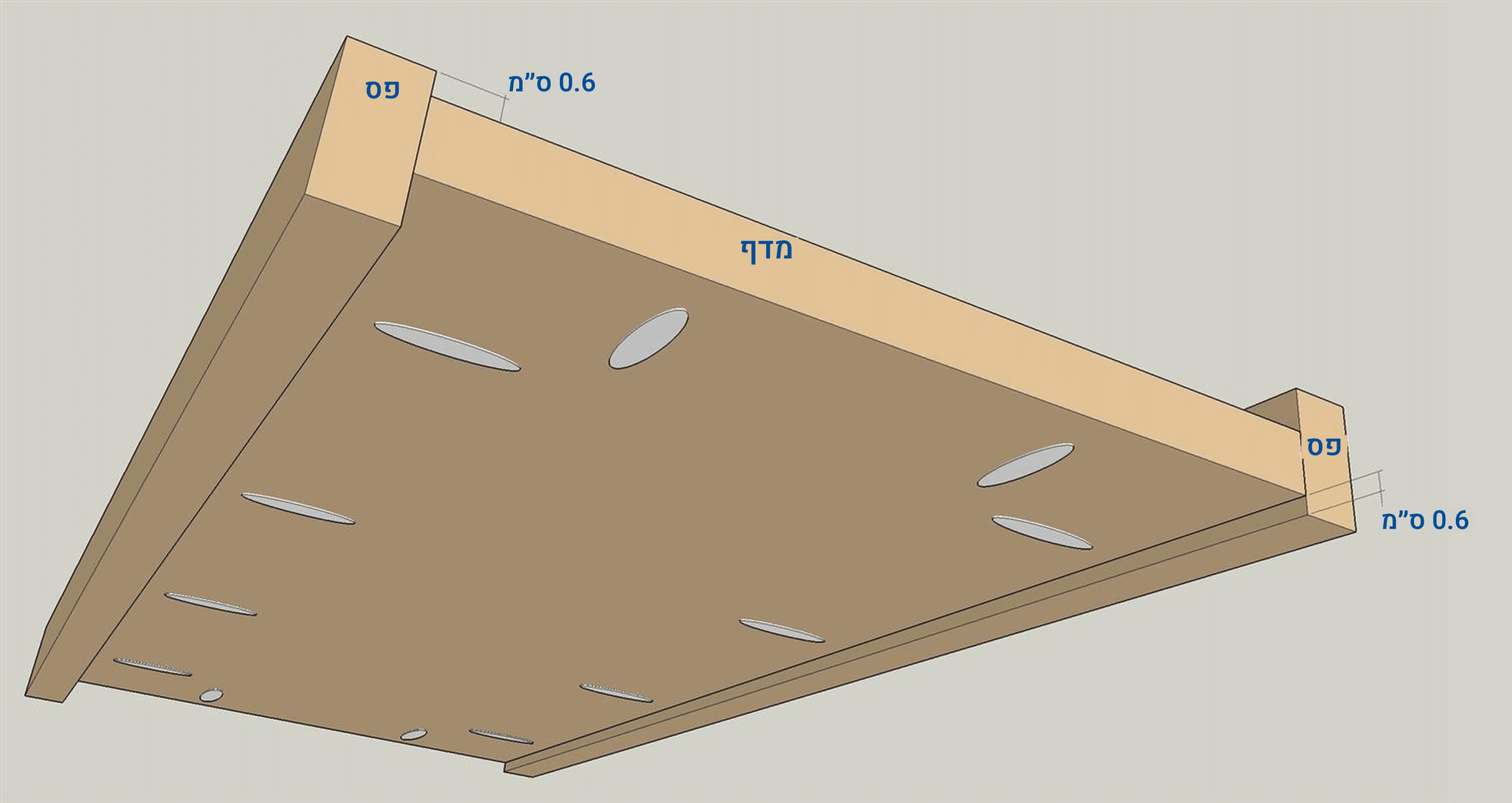

שימו לב שהפסים מוסטים: הפס הקדמי יורד כ־6 מ״מ (0.6 ס״מ) מתחת למדף, ורובו בולט מעל פני המדף ויוצר שפה שעוצרת את הנעליים. הפס האחורי הפוך: הוא בולט כ־6 מ״מ (0.6 ס״מ) מעל פני המדף, ורובו נמצא מתחת למדף.

טיפ: סמנו קו בגובה כ־6 מ״מ (0.6 ס״מ) לאורך כל פס לפני ההברגה, כך שכל הפסים יצאו זהים.

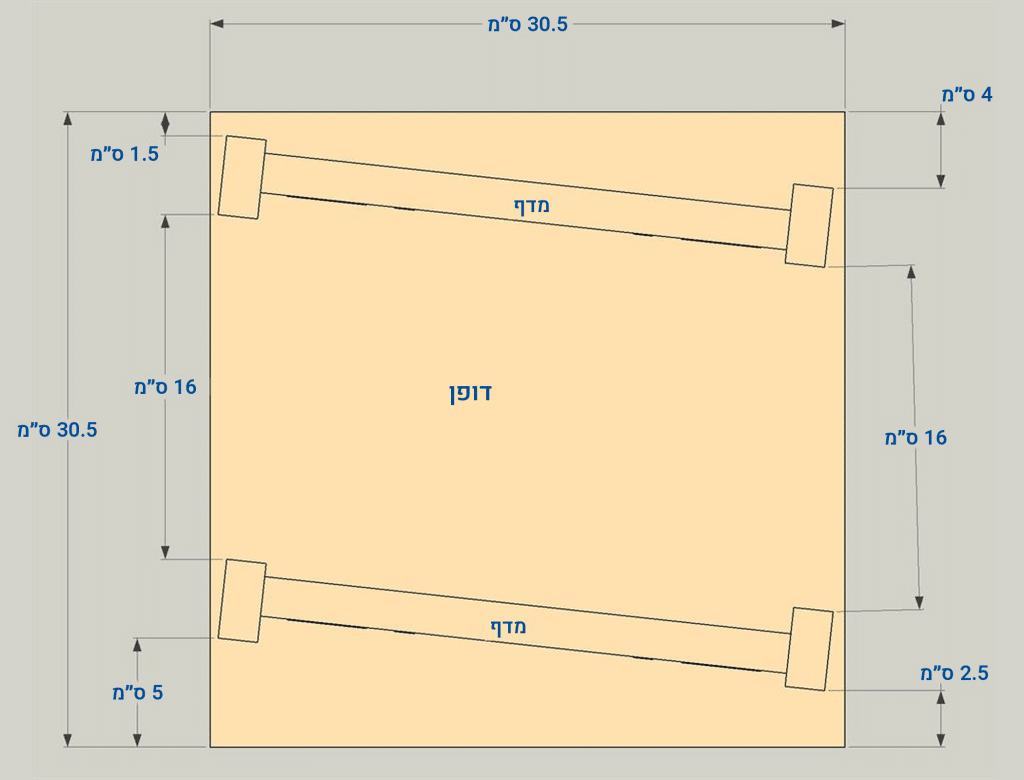

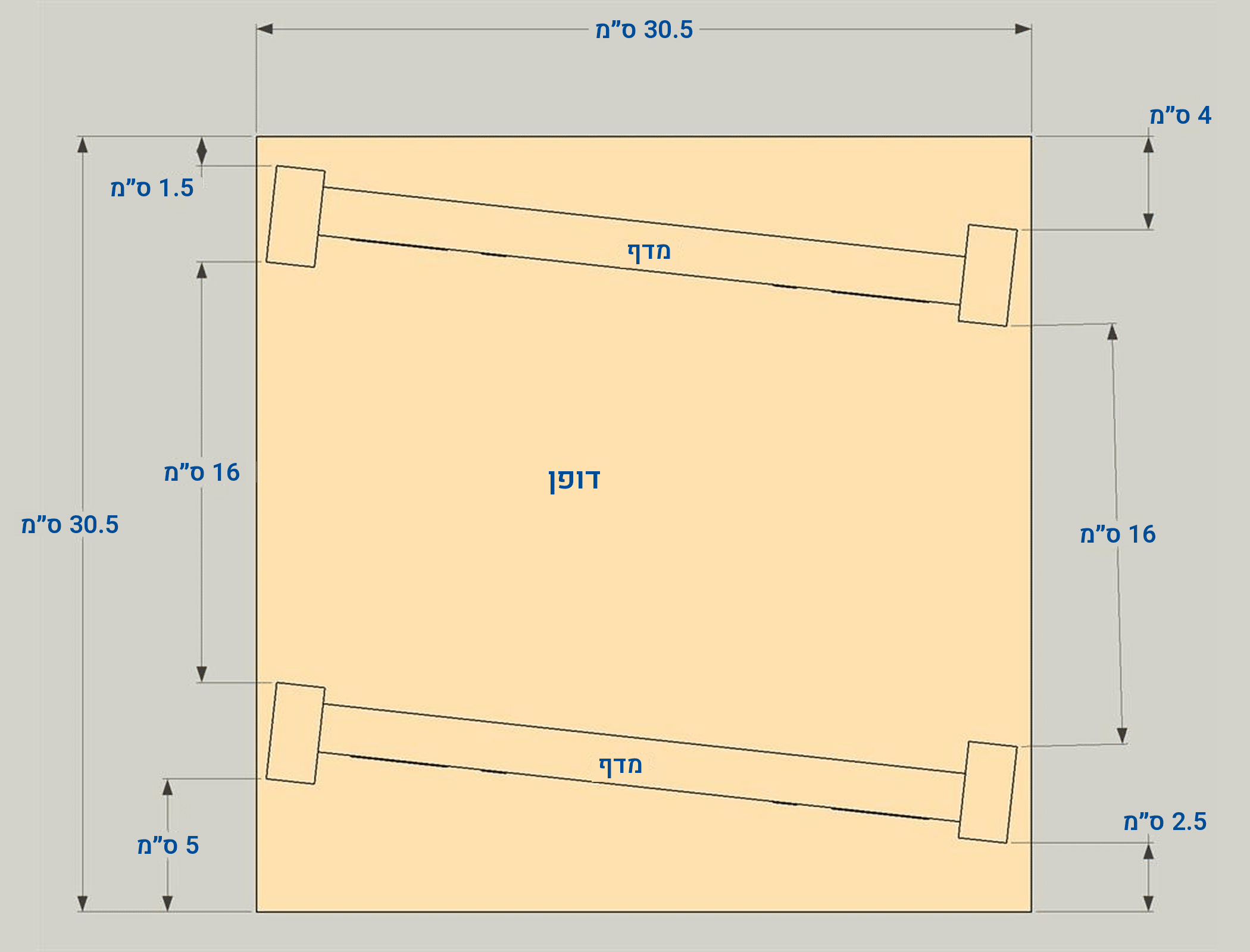

4חיבור המדפים לדפנות

לטשו את הדפנות וסמנו בעיפרון את מיקום המדפים על הצד הפנימי של כל דופן, לפי המידות בתרשים. המדפים משופעים כלפי מטה לכיוון החזית, ולכן הסימון בשתי הדפנות צריך להיות תמונת מראה.

ודאו שהפס שבולט מעל המדף נמצא בחזית, בצד הנמוך. חברו את המדפים לדפנות בעזרת דבק עץ וברגי חורי כיס 32 מ״מ דרך החורים שבקצות המדפים, ומרחו מעט דבק גם בקצות הפסים.

טיפ: מהדק זווית ישרה או קלמרה מחזיקים את המדף צמוד לסימון בזמן ההברגה.

5ליטוש וגימור

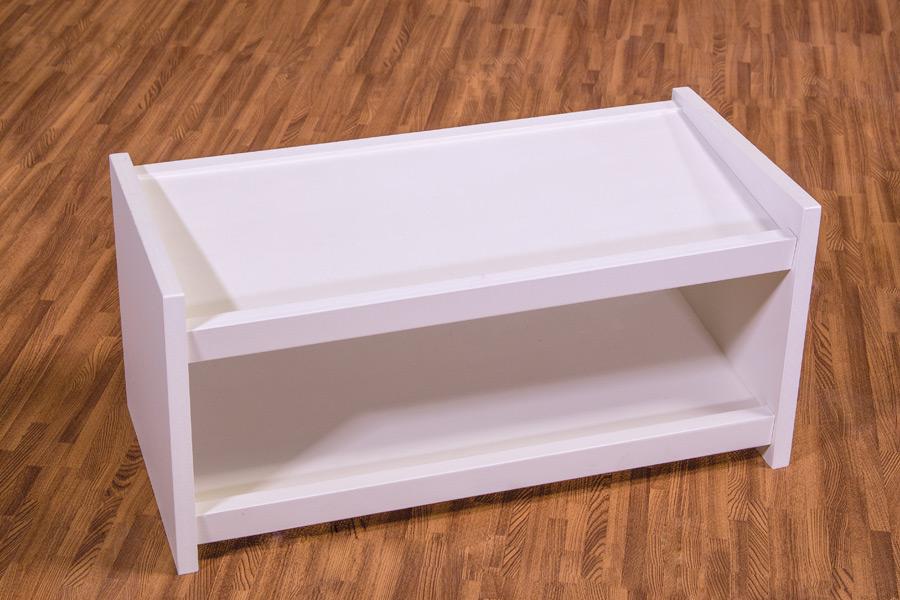

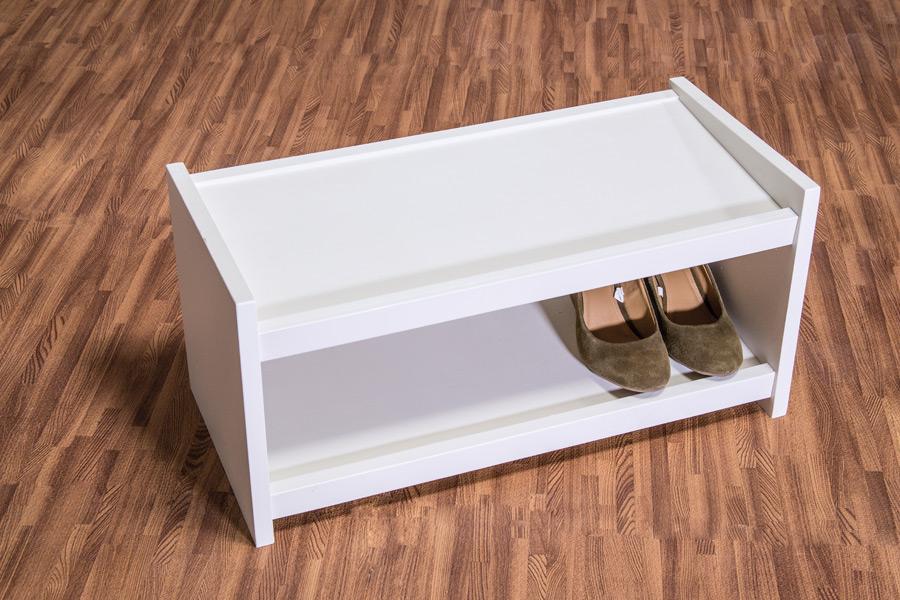

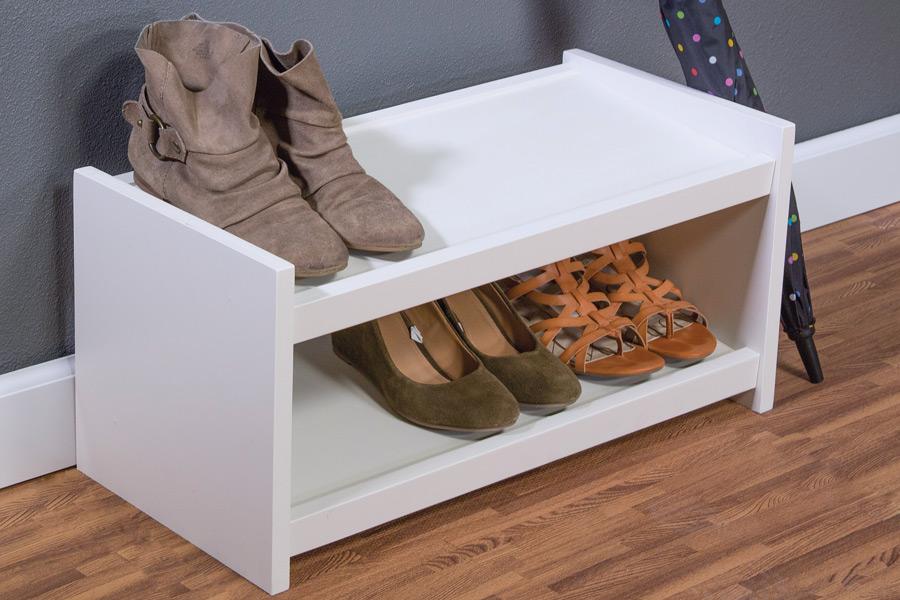

לטשו היטב, נקו את האבק ויישמו לכה, צבע או שמן לפי המראה הרצוי. למדף נעליים מומלץ צבע אקרילי עמיד על בסיס מים, שקל לנגב ממנו בוץ ולכלוך — כמו במדף הלבן שבתמונות.

טיפ לקצוות חלקים: קשה להחליק את קצוות הלביד בליטוש בלבד, ולפעמים נראים בהם חללים קטנים. מרחו על הקצוות שכבה דקה של מרק (שפכטל), תנו לו להתייבש, לטשו קלות — והקצוות מוכנים לצביעה.

הורדת חוברת הוראות (PDF)
